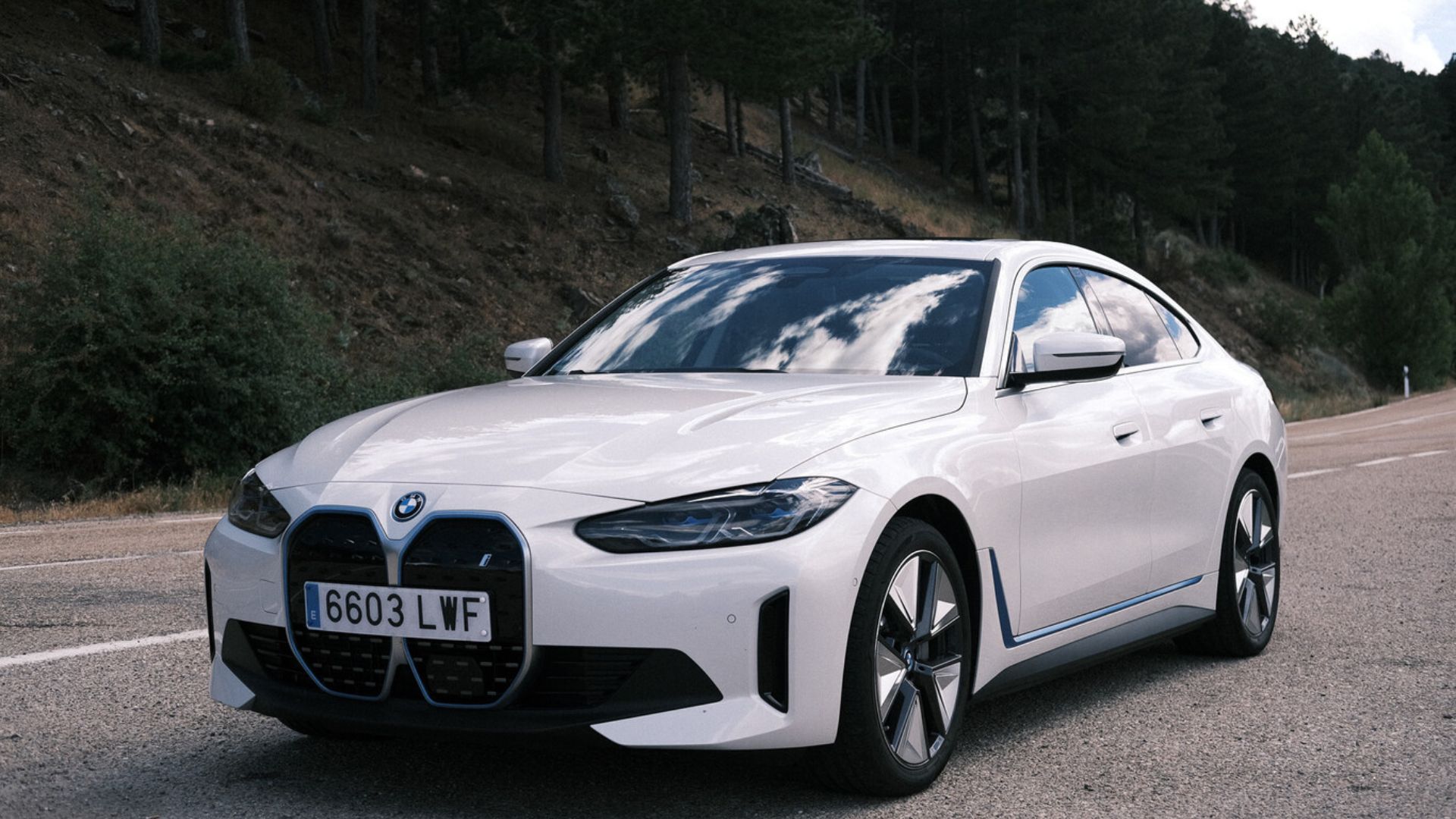

Taller coche eléctrico BMW i4
El BMW i4 representa una evolución significativa dentro de la estrategia eléctrica de BMW, integrando tecnologías avanzadas de propulsión eléctrica con una base estructural derivada de plataformas adaptadas. A diferencia del i3, este modelo combina un enfoque más tradicional en cuanto a arquitectura de chasis con un sistema eléctrico altamente sofisticado, lo que implica una mayor complejidad en la interacción entre sistemas.
Desde el punto de vista técnico, el BMW i4 trabaja con una arquitectura de alto voltaje en torno a los 400V, incorporando baterías de alta capacidad, electrónica de potencia avanzada y sistemas de control altamente dependientes del software. En entornos especializados como Autoreparaciones Sánchez, el análisis de este tipo de vehículos se realiza desde una perspectiva integral, teniendo en cuenta tanto la arquitectura eléctrica como la interacción con el resto de sistemas del vehículo.
Arquitectura eléctrica y funcionamiento del sistema de propulsión
Plataforma CLAR adaptada a electrificación
El BMW i4 utiliza una variante de la plataforma CLAR, adaptada para alojar sistemas eléctricos de alto voltaje. Esta arquitectura permite mantener características dinámicas propias de BMW, pero introduce una integración compleja de componentes eléctricos.
El sistema está compuesto por:
• Batería de alto voltaje de gran capacidad
• Motores eléctricos (configuración RWD o AWD)
• Inversor de potencia
• Convertidor DC-DC
• Cargador embarcado (OBC)
• Unidad de control central
La distribución de estos elementos está optimizada para equilibrio entre rendimiento y eficiencia.
Flujo de energía y control dinámico
El sistema gestiona la energía en función de la demanda:
• En aceleración: la batería alimenta el inversor y los motores
• En regeneración: los motores recuperan energía
• En carga: el sistema regula la entrada de energía
El control es altamente preciso, con ajustes continuos en función de las condiciones.
Sistema de gestión térmica
El BMW i4 incorpora un sistema de gestión térmica avanzado que controla:
• Temperatura de la batería
• Electrónica de potencia
• Motores eléctricos
Este sistema es clave para mantener el rendimiento y la durabilidad.
Componentes principales y arquitectura interna
Batería de alto voltaje y BMS
La batería está formada por módulos gestionados por el BMS, que controla:
• Voltajes
• Temperaturas
• Estado de carga (SOC)
• Estado de salud (SOH)
Motores eléctricos y sistema de tracción
Dependiendo de la versión, el i4 puede incorporar uno o dos motores eléctricos, lo que afecta al comportamiento dinámico y a la complejidad del sistema.
Electrónica de potencia
El inversor y el convertidor DC-DC gestionan la energía del sistema.
Averías habituales y causas técnicas reales en el BMW i4
Fallos en el sistema de carga
Pueden deberse a:
• Problemas en el OBC
• Fallos de comunicación
• Limitaciones térmicas
Degradación de la batería
Incluye:
• Pérdida de capacidad
• Desequilibrios
• Incremento de resistencia interna
Fallos en el sistema térmico
Pueden provocar:
• Sobrecalentamiento
• Activación de protección
• Reducción de rendimiento
Problemas en el inversor
Se manifiestan como:
• Pérdida de potencia
• Entrega irregular
• Tirones
Síntomas progresivos de fallo
Reducción de autonomía
Relacionada con:
• Degradación de batería
• Problemas de gestión
Comportamiento irregular
Incluye:
• Respuesta inconsistente
• Variaciones en potencia
Mensajes de error
El sistema puede activar avisos y modos de protección.
Importancia del diagnóstico electrónico avanzado
Análisis en tiempo real
Incluye:
• Monitorización de parámetros
• Comparación entre módulos
Interpretación de redes
Un fallo puede originarse en otro módulo.
Herramientas específicas
Necesarias para acceder a sistemas de alto voltaje.
En entornos como Autoreparaciones Sánchez, este tipo de diagnóstico es esencial.
Procesos técnicos de reparación
Identificación del fallo
• Eléctrico
• Electrónico
• Térmico
Verificación
• Señales
• Continuidad
• Aislamiento
Intervención
• Sustitución
• Reparación
• Reprogramación
Sincronización
Actualización de módulos.
Diferencia entre fallo puntual y degradación
Fallo localizado
• Aparición rápida
• Diagnóstico directo
Degradación progresiva
• Cambios graduales
• Diagnóstico complejo
Relación con otros sistemas
Sistemas electrónicos
Dependientes de la estabilidad eléctrica.
Climatización
Influye en la eficiencia energética.
Verificaciones posteriores a la reparación
Comprobaciones
• Tensiones
• Temperaturas
• Comunicaciones
Prueba dinámica
Evaluación real.
Validación
Confirmación del funcionamiento correcto.
Estabilidad y fiabilidad en uso real
Factores clave
• Ciclos de carga
• Condiciones térmicas
• Uso
Importancia del control técnico
El BMW i4 requiere un enfoque técnico avanzado para garantizar su estabilidad y fiabilidad a lo largo del tiempo.
Quizá también te interese
Integración de sistemas de alto voltaje en plataforma CLAR y su influencia en el diagnóstico
El BMW i4, al utilizar una plataforma derivada de un diseño originalmente concebido para motorizaciones térmicas, presenta una integración de sistemas eléctricos que no es completamente nativa. Esto implica que ciertos componentes de alto voltaje conviven con elementos estructurales y electrónicos diseñados bajo otros criterios.
Desde el punto de vista técnico, esto se traduce en:
• Distribución más compleja del cableado de alto voltaje
• Interacción con sistemas auxiliares tradicionales
• Mayor densidad de componentes en zonas específicas
• Accesibilidad condicionada por la arquitectura del chasis
Estas características hacen que el diagnóstico requiera un enfoque global, donde no solo se analice el sistema eléctrico, sino también su interacción con el resto del vehículo.
Evaluación del sistema de batería bajo condiciones reales de uso
El análisis de la batería en el BMW i4 debe realizarse en condiciones dinámicas, ya que muchos de los fallos no se manifiestan en reposo.
Los parámetros clave incluyen:
• Caídas de tensión durante aceleraciones intensas
• Recuperación de voltaje tras esfuerzos prolongados
• Diferencias entre módulos en carga y descarga
• Comportamiento térmico del conjunto
El BMS proporciona información relevante, pero su interpretación requiere experiencia para identificar patrones de degradación o fallos incipientes.
En sistemas de alta capacidad como el del i4, pequeñas variaciones pueden tener un impacto significativo en el rendimiento global.
Diagnóstico del sistema de carga en entornos de alta potencia
El BMW i4 está preparado para cargas rápidas de alta potencia, lo que introduce exigencias adicionales en el sistema.
Durante procesos de carga, es necesario analizar:
• Estabilidad de la tensión de entrada
• Comportamiento térmico de la batería
• Respuesta del sistema de refrigeración
• Comunicación con el punto de carga
Las anomalías pueden incluir:
• Reducción de la velocidad de carga
• Interrupciones del proceso
• Activación de estrategias de protección
En muchos casos, estas situaciones están relacionadas con condiciones externas o con la gestión térmica del sistema.
Influencia del sistema de 12V en la estabilidad electrónica
El sistema auxiliar de 12V sigue siendo fundamental en el BMW i4. Antes de la activación del sistema de alto voltaje, las unidades de control dependen de esta red.
Una caída de tensión puede provocar:
• Fallos en la inicialización del sistema
• Reinicios de módulos
• Mensajes de error múltiples
• Comportamientos erráticos
El convertidor DC-DC debe mantener una tensión estable para evitar este tipo de problemas.
Análisis del inversor en configuraciones de alta potencia
El inversor en el BMW i4 gestiona la entrega de energía a uno o dos motores, dependiendo de la versión. Esto introduce una mayor complejidad en su funcionamiento.
Para evaluar su estado, es necesario analizar:
• Respuesta en aceleraciones intensas
• Estabilidad en conducción sostenida
• Comportamiento en regeneración
• Variaciones térmicas bajo carga
Los fallos en este componente pueden ser progresivos y manifestarse como pequeñas irregularidades en la entrega de potencia.
Coordinación entre motores en versiones AWD
En versiones con tracción total, el BMW i4 incorpora dos motores eléctricos que deben trabajar de forma sincronizada.
Este sistema requiere:
• Coordinación precisa entre inversores
• Gestión del reparto de par
• Interacción con sistemas de estabilidad
Los fallos pueden manifestarse como:
• Pérdida de tracción en uno de los ejes
• Distribución irregular de potencia
• Activación de sistemas de protección
El diagnóstico implica analizar la interacción entre ambos sistemas de propulsión.
Interacción entre unidades de control y complejidad del software
El BMW i4 presenta una elevada dependencia del software, donde múltiples unidades de control trabajan de forma coordinada.
Problemas en este ámbito pueden generar:
• Fallos intermitentes
• Comportamientos erráticos
• Mensajes de error inconsistentes
• Pérdida de funciones
Las causas pueden incluir:
• Errores de software
• Problemas en actualizaciones
• Fallos en la comunicación
• Incompatibilidades entre módulos
El diagnóstico debe incluir la verificación del estado del software y su coherencia.
Comportamiento del sistema en condiciones térmicas exigentes
El rendimiento del BMW i4 está influenciado por la temperatura ambiente y las condiciones de uso.
En temperaturas bajas:
• Se reduce la eficiencia de la batería
• Se limita la regeneración
• Aumentan los tiempos de carga
En temperaturas elevadas:
• Se activan estrategias de protección
• Se puede limitar la potencia
• Aumenta la carga térmica en componentes
Estos comportamientos deben interpretarse correctamente para diferenciar entre funcionamiento normal y fallo.
Diagnóstico de fallos intermitentes en sistemas de alta complejidad
Los fallos intermitentes en el BMW i4 pueden depender de múltiples variables:
• Temperatura
• Estado de carga
• Condiciones de conducción
• Variables electrónicas
El diagnóstico requiere:
• Monitorización prolongada
• Registro de datos
• Análisis comparativo
Este tipo de intervención exige un alto nivel de especialización.
Procedimientos de validación tras la intervención
Tras cualquier reparación, es imprescindible validar el funcionamiento del sistema en su conjunto.
Las verificaciones incluyen:
• Comprobación de parámetros eléctricos
• Análisis térmico
• Revisión de comunicaciones
• Pruebas dinámicas
Estas pruebas permiten asegurar que el sistema funciona correctamente y que no existen fallos residuales.
Estabilidad del sistema y comportamiento a largo plazo
El BMW i4, debido a su complejidad tecnológica, requiere un seguimiento técnico continuo para garantizar su fiabilidad.
Factores como:
• Uso intensivo
• Condiciones ambientales
• Hábitos de carga
influyen directamente en la durabilidad del sistema.
El control técnico permite anticipar posibles desviaciones y mantener la estabilidad del vehículo en condiciones reales de uso.
