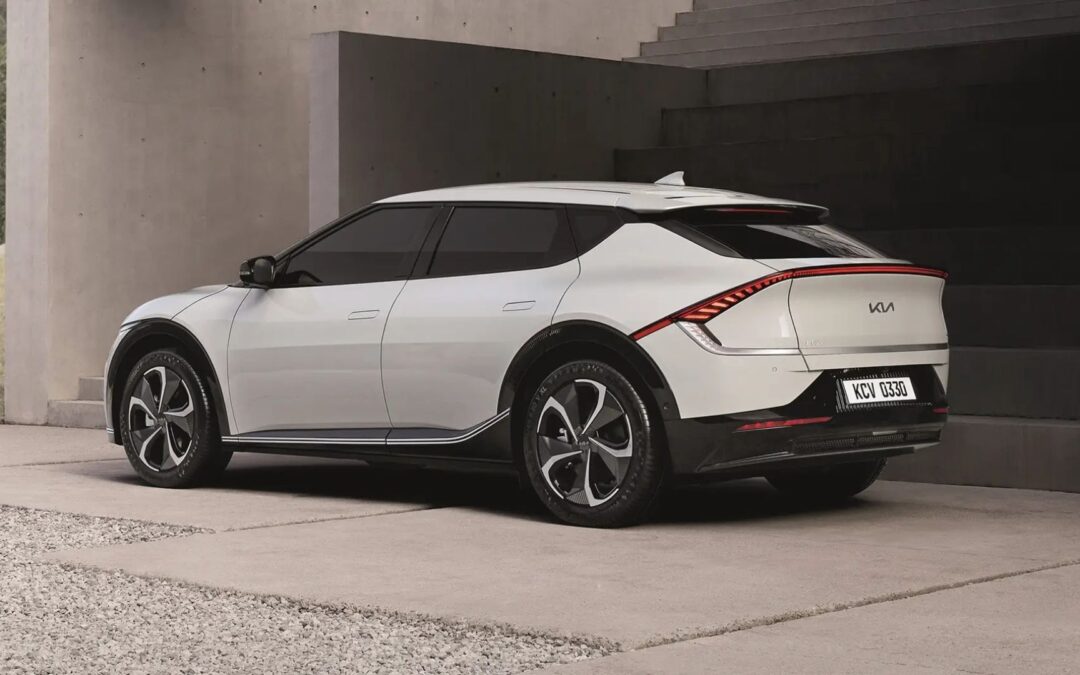

Taller coche eléctrico Kia EV6
El Kia EV6 representa un salto tecnológico dentro del ecosistema de movilidad eléctrica, al integrar una arquitectura de 800V basada en la plataforma E-GMP, junto con sistemas de electrónica de potencia altamente optimizados y una gestión energética avanzada. Este modelo no solo destaca por su rendimiento y capacidad de carga ultrarrápida, sino también por la complejidad de sus sistemas, que requieren un enfoque técnico especializado en diagnóstico y reparación.
En vehículos de estas características, el análisis no puede limitarse a la sustitución de componentes, sino que debe centrarse en la comprensión del comportamiento global del sistema. En entornos técnicos con experiencia real, como Autoreparaciones Sánchez, este tipo de intervenciones se abordan mediante procesos estructurados, donde la diagnosis electrónica avanzada y el conocimiento de la arquitectura del vehículo son fundamentales.
Arquitectura eléctrica de 800V y funcionamiento del sistema de propulsión
Plataforma E-GMP y distribución de energía
El Kia EV6 utiliza una arquitectura de alto voltaje de aproximadamente 800V, lo que permite:
• Mayor eficiencia en la transmisión de energía
• Reducción de pérdidas térmicas
• Capacidad de carga ultrarrápida
El sistema se compone de:
• Batería de alto voltaje
• Inversor de potencia
• Motor eléctrico (configuración RWD o AWD)
• Convertidor DC-DC
• Unidad ICCU (Integrated Charging Control Unit)
• Cargador embarcado
La distribución de energía está controlada por múltiples unidades electrónicas interconectadas, que monitorizan constantemente el estado del sistema.
Flujo energético en conducción y carga
El funcionamiento del sistema varía según la demanda:
• En aceleración: la batería suministra energía al inversor, que alimenta el motor
• En regeneración: el motor devuelve energía a la batería
• En carga: la ICCU gestiona la entrada de energía desde fuentes externas
Este flujo está regulado por algoritmos que optimizan la eficiencia y protegen los componentes.
Sistema de gestión térmica avanzada
El control térmico en el EV6 es especialmente relevante debido a la alta densidad energética del sistema. Incluye:
• Circuitos de refrigeración líquida independientes
• Bomba de calor
• Válvulas electrónicas de control
• Sensores distribuidos
Una desviación térmica puede afectar directamente a la autonomía, potencia y durabilidad del sistema.
Componentes principales y arquitectura interna
Batería de alto voltaje y sistema BMS
La batería está formada por módulos de celdas de ion-litio gestionados por el BMS, que controla:
• Equilibrado de celdas
• Temperaturas individuales
• Estado de carga (SOC)
• Estado de salud (SOH)
El BMS es clave para la seguridad y el rendimiento, ya que puede limitar el funcionamiento ante anomalías.
Motor eléctrico y sistema de tracción
Dependiendo de la versión, el EV6 puede incorporar uno o dos motores eléctricos. Estos motores ofrecen:
• Alta eficiencia
• Respuesta inmediata
• Control preciso del par
La gestión electrónica es fundamental para garantizar un funcionamiento suave y eficiente.
Electrónica de potencia e ICCU
La ICCU integra varias funciones:
• Conversión de energía
• Gestión de carga
• Alimentación del sistema de 12V
Esta integración mejora la eficiencia, pero también aumenta la complejidad en caso de fallo.
Averías habituales y causas técnicas reales en el Kia EV6
Fallos en la ICCU y sistema de carga
Uno de los problemas más relevantes en este modelo es el fallo en la unidad ICCU, que puede provocar:
• Imposibilidad de carga
• Descarga de la batería de 12V
• Fallos múltiples en sistemas electrónicos
Las causas pueden incluir:
• Degradación de componentes internos
• Problemas térmicos
• Fallos en la electrónica de control
Desequilibrios en la batería
Aunque menos frecuentes, pueden aparecer:
• Diferencias de voltaje entre módulos
• Reducción de capacidad
• Limitación de potencia
Estos problemas suelen ser progresivos.
Fallos en el sistema térmico
Problemas en sensores o en el circuito de refrigeración pueden provocar:
• Sobrecalentamiento
• Activación de modos de protección
• Reducción de rendimiento
Problemas en el inversor
Los fallos en la electrónica de potencia pueden manifestarse como:
• Pérdida de potencia
• Tirones
• Fallos en la entrega de par
Síntomas progresivos de fallo
Reducción de rendimiento
El vehículo puede mostrar:
• Menor aceleración
• Limitación de potencia
• Cambios en el comportamiento dinámico
Problemas en la carga
Se pueden observar:
• Interrupciones en la carga
• Reducción de velocidad de carga
• Imposibilidad de cargar
Mensajes de error
El sistema puede activar:
• Avisos en el cuadro
• Modos de protección
• Limitaciones de funcionamiento
Diagnóstico electrónico avanzado
Análisis de datos en tiempo real
El diagnóstico requiere:
• Monitorización de parámetros
• Comparación entre módulos
• Evaluación dinámica
Interpretación de redes de comunicación
El sistema utiliza redes CAN y otras arquitecturas, donde un fallo puede propagarse entre módulos.
Herramientas específicas
Es necesario utilizar equipos capaces de:
• Acceder a sistemas de alto voltaje
• Realizar pruebas activas
• Ejecutar calibraciones
En entornos como Autoreparaciones Sánchez, este tipo de diagnóstico forma parte del proceso habitual.
Procesos técnicos de reparación
Identificación del problema
Se determina si el fallo es:
• Eléctrico
• Electrónico
• Térmico
• Mecánico indirecto
Verificación de componentes
Se analizan:
• Señales eléctricas
• Continuidad
• Aislamiento
• Comportamiento dinámico
Intervención técnica
Puede implicar:
• Sustitución de módulos
• Reparación electrónica
• Reprogramación
Sincronización del sistema
Tras la reparación:
• Se actualiza el software
• Se sincronizan módulos
• Se validan comunicaciones
Diferencia entre fallo puntual y degradación
Fallo localizado
• Aparición repentina
• Diagnóstico directo
• Síntomas claros
Degradación progresiva
• Cambios graduales
• Diagnóstico complejo
• Análisis histórico necesario
Relación con otros sistemas
Sistemas ADAS
Dependen de una alimentación estable y comunicación precisa.
Climatización
Influye directamente en la eficiencia energética y en la gestión térmica.
Verificaciones posteriores a la reparación
Comprobaciones técnicas
• Tensiones
• Temperaturas
• Comunicaciones
Prueba dinámica
Se evalúa el comportamiento en condiciones reales.
Validación del sistema
Se asegura la estabilidad y ausencia de errores.
Estabilidad y fiabilidad en uso real
Factores clave
• Ciclos de carga
• Condiciones térmicas
• Uso del vehículo
Importancia del control técnico
La complejidad electrónica del Kia EV6 hace imprescindible un enfoque técnico riguroso para garantizar su correcto funcionamiento a largo plazo.
Quizá también te interese
Análisis técnico de la unidad ICCU y su impacto en el sistema eléctrico global
La unidad ICCU (Integrated Charging Control Unit) en el Kia EV6 es uno de los componentes más críticos dentro de la arquitectura del vehículo. Su función no se limita únicamente a gestionar la carga, sino que integra varios sistemas clave que afectan directamente al funcionamiento global.
Entre sus funciones principales se encuentran:
• Conversión de corriente alterna a continua durante la carga
• Gestión de la carga bidireccional (V2L)
• Alimentación del sistema de 12V mediante conversión desde alto voltaje
• Coordinación con el sistema de gestión de batería (BMS)
Un fallo en esta unidad no suele manifestarse de forma aislada. Es habitual que genere síntomas en cascada, afectando a múltiples sistemas aparentemente independientes.
Cuando la ICCU presenta anomalías, pueden aparecer situaciones como:
• Descarga progresiva de la batería auxiliar de 12V
• Fallos en la inicialización del sistema de alto voltaje
• Interrupciones en el proceso de carga
• Mensajes de error relacionados con sistemas no directamente vinculados
Este comportamiento se debe a que la ICCU actúa como un nodo central dentro del sistema energético del vehículo.
Evaluación del sistema de alto voltaje bajo condiciones de carga ultrarrápida
El Kia EV6 está diseñado para soportar cargas ultrarrápidas gracias a su arquitectura de 800V. Sin embargo, este tipo de carga genera exigencias térmicas y eléctricas elevadas.
Durante procesos de carga rápida, es necesario analizar:
• Comportamiento térmico de la batería
• Estabilidad de la tensión de entrada
• Respuesta del sistema de refrigeración
• Equilibrado de celdas en tiempo real
Si alguno de estos parámetros se desvía, el sistema puede reducir la velocidad de carga o interrumpir el proceso como medida de protección.
Las anomalías en este contexto pueden estar relacionadas con:
• Fallos en sensores térmicos
• Problemas en el circuito de refrigeración
• Desajustes en el software de gestión
• Limitaciones internas del sistema
El diagnóstico requiere observar el comportamiento del sistema durante la carga, no únicamente en reposo.
Influencia de la arquitectura de 800V en el diagnóstico técnico
La transición a sistemas de 800V introduce nuevas variables en el diagnóstico. La mayor tensión implica:
• Mayor sensibilidad a fallos de aislamiento
• Incremento en la exigencia de componentes electrónicos
• Diferencias en los patrones de fallo respecto a sistemas de 400V
Los procedimientos de diagnóstico deben adaptarse a estas características, utilizando herramientas y protocolos específicos para alta tensión.
Además, la interacción entre sistemas de 800V y subsistemas de 12V añade complejidad, ya que cualquier desequilibrio puede propagarse entre ambos niveles.
Análisis de la tracción en configuraciones AWD y su complejidad
En versiones con doble motor, el Kia EV6 incorpora un sistema de tracción total eléctrica (AWD) que distribuye el par entre ambos ejes.
Este sistema requiere una coordinación precisa entre:
• Inversor delantero y trasero
• Sensores de velocidad
• Sistema de control de estabilidad
• Unidad de control del vehículo (VCU)
Los fallos en este sistema pueden manifestarse como:
• Pérdida de tracción en uno de los ejes
• Distribución irregular de potencia
• Activación de sistemas de protección
El diagnóstico implica analizar la interacción entre ambos motores y verificar que la sincronización sea correcta en todo momento.
Comportamiento del sistema de regeneración en diferentes escenarios
El sistema de frenado regenerativo del EV6 es altamente configurable y depende de múltiples factores.
Su funcionamiento puede variar en función de:
• Nivel de carga de la batería
• Temperatura del sistema
• Configuración seleccionada por el conductor
• Condiciones de conducción
Las anomalías pueden incluir:
• Reducción inesperada de la regeneración
• Sensación inconsistente al frenar
• Transiciones bruscas entre frenado regenerativo y mecánico
Estas situaciones pueden estar relacionadas con:
• Limitaciones del BMS
• Problemas en el inversor
• Fallos en sensores
El análisis debe considerar el contexto en el que se produce el comportamiento, ya que no siempre indica un fallo real.
Interacción entre sistemas ADAS y la red eléctrica del vehículo
Los sistemas avanzados de asistencia a la conducción (ADAS) dependen directamente de la estabilidad eléctrica del vehículo.
Cualquier anomalía en la alimentación o en la comunicación puede afectar a:
• Cámaras
• Radares
• Sensores ultrasónicos
• Unidades de procesamiento
Los fallos eléctricos pueden provocar:
• Desactivación temporal de sistemas
• Mensajes de error en el cuadro
• Funcionamiento errático
Esto refuerza la importancia de analizar el sistema eléctrico de forma global, no aislada.
Diagnóstico de fallos intermitentes en sistemas de alta complejidad
Los fallos intermitentes en el Kia EV6 suelen estar relacionados con condiciones específicas que no siempre se reproducen fácilmente.
Entre los factores que pueden influir se encuentran:
• Variaciones térmicas
• Cambios en la carga de la batería
• Interferencias en la red de comunicación
• Microfallos en conexiones
El diagnóstico requiere:
• Monitorización prolongada
• Registro de datos en diferentes escenarios
• Análisis de patrones
Este tipo de fallos exige experiencia, ya que no suelen generar códigos claros ni síntomas constantes.
Evaluación del sistema de aislamiento en arquitectura de alto voltaje
El control del aislamiento es especialmente crítico en sistemas de 800V. El vehículo realiza comprobaciones constantes para detectar posibles fugas de corriente.
Las causas más habituales de problemas de aislamiento incluyen:
• Deterioro de cables de alto voltaje
• Humedad en conectores
• Daños en componentes encapsulados
• Contaminación interna
Cuando se detecta una anomalía, el sistema puede limitar o bloquear el funcionamiento para evitar riesgos.
En taller, es necesario realizar pruebas específicas para localizar el punto exacto de la fuga, lo que puede requerir desmontajes parciales del sistema.
Procedimientos de validación tras intervenciones técnicas
Tras cualquier intervención, es fundamental verificar que el sistema funciona correctamente en su conjunto.
Las comprobaciones incluyen:
• Revisión de parámetros eléctricos
• Verificación de temperaturas en diferentes condiciones
• Análisis de comunicaciones entre módulos
• Pruebas dinámicas en conducción real
Estas pruebas permiten detectar posibles fallos residuales y asegurar la estabilidad del sistema.
Estabilidad del sistema y comportamiento a largo plazo
El Kia EV6, debido a su complejidad tecnológica, requiere un control técnico continuo para garantizar su fiabilidad a lo largo del tiempo.
Factores como:
• Uso frecuente de carga rápida
• Condiciones ambientales extremas
• Estilo de conducción
pueden influir en la evolución del sistema.
El seguimiento técnico permite anticipar problemas y mantener el equilibrio entre rendimiento, eficiencia y durabilidad, asegurando un comportamiento estable en condiciones reales de uso.
