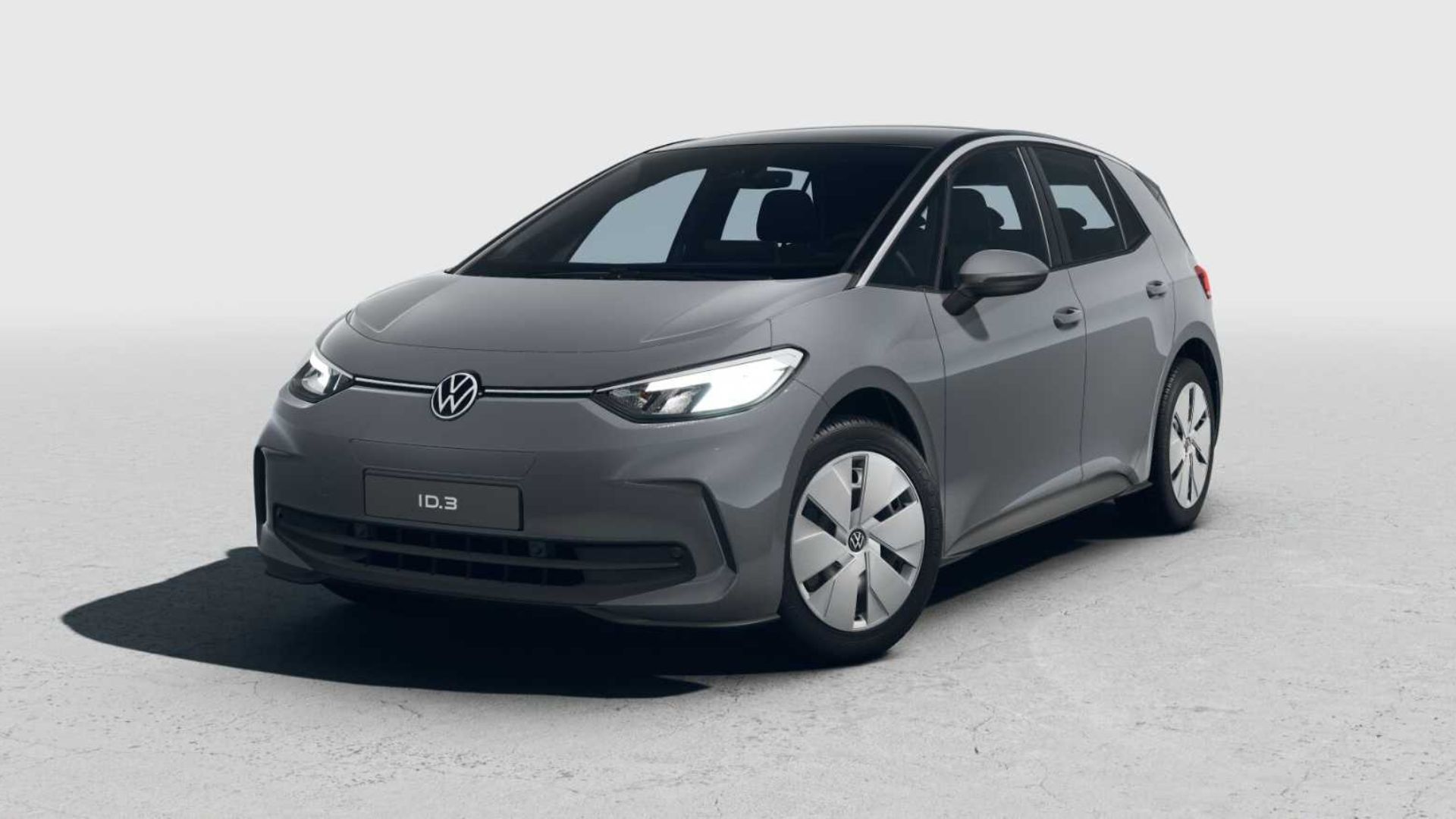

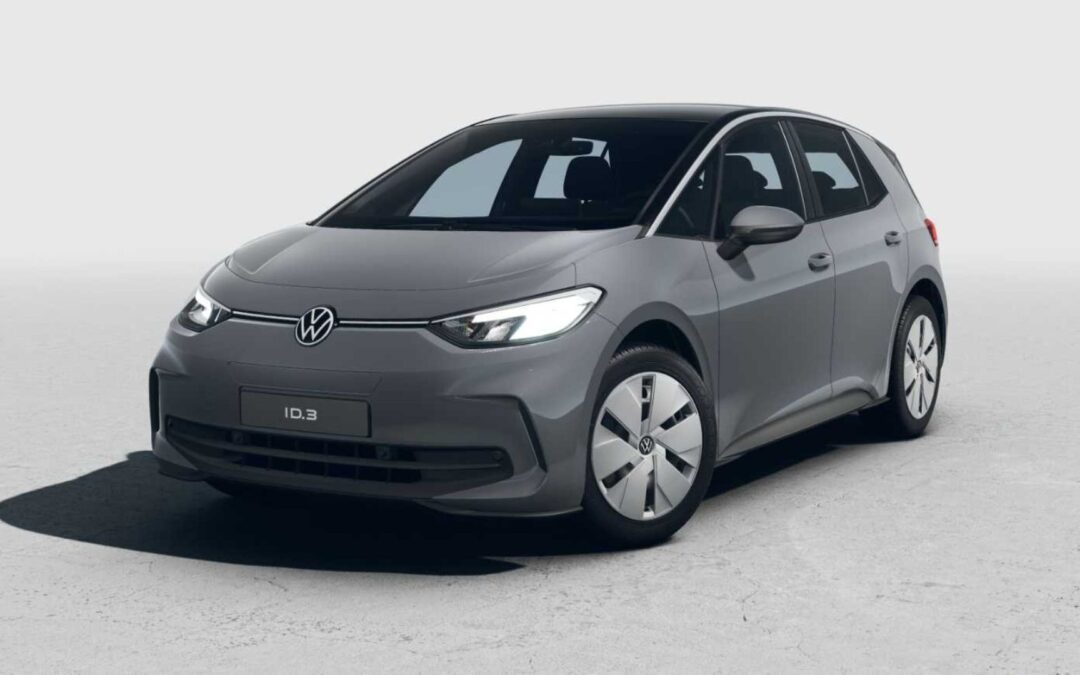

Taller coche eléctrico Volkswagen ID.3
El Volkswagen ID.3 es uno de los pilares de la electrificación dentro de Volkswagen, desarrollado sobre la plataforma MEB, diseñada específicamente para vehículos eléctricos. Este modelo introduce una arquitectura completamente distinta a la de los vehículos térmicos tradicionales, donde la electrónica, el software y la gestión energética adquieren un papel central.
Desde el punto de vista de taller especializado, el ID.3 no puede abordarse con metodologías convencionales. La ausencia de elementos mecánicos clásicos se compensa con una complejidad elevada en sistemas de control, redes de comunicación y electrónica de potencia. En entornos técnicos como Autoreparaciones Sánchez, este tipo de vehículo requiere un análisis global donde cada sistema se interpreta como parte de un conjunto interdependiente.
Arquitectura eléctrica y electrónica del Volkswagen ID.3
Plataforma MEB y distribución estructural
El Volkswagen ID.3 se basa en la plataforma MEB, una arquitectura modular que permite integrar los componentes eléctricos de forma optimizada. La batería de alto voltaje se sitúa en el suelo del vehículo, mientras que el motor eléctrico se ubica en el eje trasero.
Esta configuración ofrece:
• Centro de gravedad bajo
• Mejor reparto de pesos
• Mayor estabilidad dinámica
• Espacio interior optimizado
La arquitectura del sistema se compone de:
• Batería de alto voltaje
• Motor eléctrico trasero
• Inversor de potencia
• Sistema de carga (AC/DC)
• Convertidor DC-DC
• Unidad de control central
• Redes de comunicación CAN y Ethernet
Batería de alto voltaje y sistema de gestión (BMS)
La batería del ID.3 está formada por módulos de celdas de litio gestionados por un sistema BMS avanzado. Este sistema controla no solo el estado de la batería, sino también su comportamiento en función de las condiciones de uso.
Entre sus funciones principales:
• Monitorización de voltaje por celda
• Control térmico
• Balanceo activo
• Protección ante sobrecarga y descarga
• Evaluación del estado de salud (SOH)
Una característica relevante es la capacidad del sistema para limitar el rendimiento del vehículo en función del estado interno de la batería.
Sistema de carga y gestión energética
El ID.3 permite carga en corriente alterna y continua, con una gestión energética optimizada para maximizar la eficiencia.
El sistema incluye:
• Cargador a bordo (OBC)
• Sistema de carga rápida DC
• Comunicación con puntos de carga
• Estrategias de protección térmica
Uno de los aspectos técnicos más relevantes es la capacidad del sistema para adaptar la potencia de carga en función de la temperatura de la batería y su estado interno.
Electrónica de potencia e inversor
El inversor en el Volkswagen ID.3 es el encargado de transformar la energía de la batería en corriente alterna para el motor. Este componente trabaja en condiciones de alta exigencia, tanto térmica como eléctrica.
Está conectado con:
• Sensores de corriente
• Sensores de temperatura
• Unidad de control del motor
• Sistema de gestión de batería
Cualquier anomalía en estos elementos puede afectar directamente al rendimiento del vehículo.
Motor eléctrico y sistema de tracción trasera
El ID.3 incorpora un motor eléctrico en el eje trasero, lo que le otorga un comportamiento dinámico distinto a otros vehículos eléctricos de tracción delantera.
El sistema de control gestiona:
• Entrega de par instantánea
• Adaptación a condiciones de adherencia
• Coordinación con sistemas de estabilidad
• Optimización del consumo energético
Esto permite un comportamiento eficiente, pero también añade complejidad en caso de fallo.
Red de comunicación y arquitectura digital
El Volkswagen ID.3 incorpora una red de comunicación avanzada que combina CAN y Ethernet. Esta red permite una gestión centralizada del vehículo.
Entre los sistemas conectados:
• Gestión de batería
• Control del motor
• Sistemas ADAS
• Sistema de infoentretenimiento
• Control de climatización
Un fallo en esta red puede generar múltiples errores simultáneos, dificultando el diagnóstico si no se analiza correctamente.
Averías habituales en el Volkswagen ID.3
En entornos de taller, se han identificado ciertas averías recurrentes en este modelo, muchas de ellas relacionadas con su arquitectura electrónica.
Entre las más comunes:
• Fallos en el sistema de carga
• Problemas de software
• Errores de comunicación entre módulos
• Fallos en el convertidor DC-DC
• Limitaciones de potencia
• Problemas en sensores de batería
Estas averías suelen manifestarse de forma progresiva.
Síntomas progresivos de fallo
Los fallos en el ID.3 no siempre aparecen de forma inmediata. En muchos casos, el sistema detecta desviaciones antes de que el conductor perciba un problema evidente.
Síntomas habituales:
• Reducción de autonomía
• Mensajes intermitentes
• Limitación de potencia
• Cambios en tiempos de carga
• Activación de modos de protección
Estos síntomas suelen estar relacionados con parámetros fuera de rango.
Diagnóstico electrónico avanzado
El diagnóstico en el Volkswagen ID.3 requiere herramientas capaces de analizar datos en profundidad. No basta con leer códigos de error.
Es necesario evaluar:
• Datos en tiempo real
• Historial de fallos
• Estado de la batería
• Comunicación entre módulos
• Comportamiento térmico
En talleres como Autoreparaciones Sánchez, este análisis permite identificar la causa real del problema y no solo el síntoma.
Diferencia entre fallo puntual y degradación del sistema
En este tipo de vehículos, es fundamental diferenciar entre:
• Fallo localizado: componente defectuoso
• Degradación: pérdida progresiva de rendimiento
Esta diferenciación permite establecer un enfoque técnico adecuado.
Procesos técnicos de intervención
Las intervenciones en el Volkswagen ID.3 requieren protocolos específicos debido al alto voltaje.
Antes de intervenir:
• Desconexión del sistema HV
• Verificación de ausencia de tensión
• Uso de equipos de protección
• Herramientas aisladas
Las reparaciones pueden incluir:
• Sustitución de módulos de batería
• Reparación de conexiones HV
• Reprogramación de unidades de control
• Sustitución de sensores
Cada intervención debe validarse posteriormente.
Relación con otros sistemas del vehículo
El sistema eléctrico del ID.3 está conectado con múltiples sistemas:
• Climatización
• Dirección asistida
• Sistemas ADAS
• Frenado regenerativo
Un fallo en el sistema principal puede afectar indirectamente a estos sistemas.
Verificaciones posteriores a la reparación
Tras cualquier intervención, es necesario realizar comprobaciones completas:
• Verificación de parámetros eléctricos
• Test de carga
• Comprobación de comunicaciones
• Prueba dinámica
• Validación de errores
Estas pruebas aseguran el correcto funcionamiento del sistema.
Estabilidad y fiabilidad en uso real
El comportamiento del Volkswagen ID.3 depende en gran medida de la correcta gestión de sus sistemas electrónicos. Un sistema bien diagnosticado y reparado debe ofrecer:
• Entrega de potencia estable
• Autonomía coherente
• Carga eficiente
• Ausencia de fallos intermitentes
En vehículos eléctricos avanzados, la fiabilidad depende del equilibrio entre todos los sistemas y de la correcta interpretación de su funcionamiento en condiciones reales.
Quizá también te interese
Influencia del sistema de gestión térmica en batería e inversor
El Volkswagen ID.3 incorpora un sistema de gestión térmica que actúa de forma conjunta sobre la batería de alto voltaje, el inversor y, en menor medida, el motor eléctrico. Este sistema es clave para mantener la eficiencia energética y la estabilidad del vehículo en diferentes condiciones de uso.
El control térmico se basa en:
• Circuitos de refrigeración líquida
• Sensores distribuidos en módulos críticos
• Estrategias de regulación automática
• Interacción con el sistema de climatización
Cuando este sistema no funciona correctamente, pueden aparecer síntomas como:
• Limitación de potencia en aceleración
• Reducción de velocidad de carga
• Incremento del consumo energético
• Activación de modos de protección
Es importante destacar que no siempre el problema está en el circuito de refrigeración. En muchos casos, el origen está en sensores que reportan valores incorrectos, provocando decisiones erróneas por parte del sistema de control.
Interacción entre batería, inversor y motor bajo carga
El funcionamiento del ID.3 depende de la sincronización constante entre tres elementos clave: batería, inversor y motor. Esta interacción se produce en tiempo real y está sujeta a múltiples variables.
Durante una aceleración:
• La batería suministra energía en forma de corriente continua
• El inversor transforma esta energía en corriente alterna
• El motor convierte la energía eléctrica en movimiento
Si alguno de estos elementos presenta desviaciones, el sistema ajusta automáticamente su funcionamiento para proteger los componentes.
Esto puede provocar:
• Sensación de falta de potencia
• Respuesta irregular del acelerador
• Limitaciones sin códigos de error visibles
En estos casos, el diagnóstico debe centrarse en la coherencia de los datos entre estos tres elementos.
Fallos en la red de comunicación y su diagnóstico
La arquitectura del Volkswagen ID.3 está basada en una red de comunicación compleja, donde múltiples unidades de control intercambian información de forma constante.
Un fallo en esta red puede generar:
• Errores simultáneos en varios sistemas
• Pérdida de funciones específicas
• Activación de modos de seguridad
• Comportamientos erráticos
Las causas pueden ser:
• Problemas en cableado
• Fallos en unidades de control
• Interferencias eléctricas
• Errores de software
El diagnóstico de estos fallos requiere analizar la red en su conjunto, no solo los módulos individuales.
Problemas de aislamiento en sistemas de alto voltaje
El control del aislamiento es fundamental en el ID.3. El sistema monitoriza continuamente posibles fugas de corriente hacia masa para garantizar la seguridad.
Cuando se detecta una anomalía:
• El sistema puede desactivarse parcialmente
• Se limita la potencia
• Se bloquea la carga
• Se generan mensajes de error críticos
Las causas más habituales incluyen:
• Humedad en conectores
• Degradación de cables HV
• Fallos internos en la batería
• Contaminación en componentes eléctricos
La detección precisa del punto de fallo requiere herramientas específicas y un análisis detallado.
Influencia del software en el comportamiento del vehículo
El Volkswagen ID.3 es un vehículo altamente dependiente del software. Las estrategias de funcionamiento del sistema están definidas por algoritmos que se actualizan periódicamente.
Estas actualizaciones pueden afectar:
• Gestión de batería
• Estrategias de carga
• Respuesta del motor
• Interacción entre sistemas
En algunos casos, tras una actualización, el comportamiento del vehículo cambia sin que exista una avería física. Esto obliga a diferenciar entre un fallo técnico y una modificación en la lógica de funcionamiento.
En entornos como Autoreparaciones Sánchez, este aspecto se tiene en cuenta en el proceso de diagnóstico, ya que el software forma parte integral del sistema.
Degradación de la batería y análisis avanzado
La batería del ID.3 está diseñada para mantener su rendimiento a largo plazo, pero su degradación depende de múltiples factores.
Entre ellos:
• Ciclos de carga
• Temperatura de uso
• Tipo de carga
• Estilo de conducción
La degradación puede manifestarse en:
• Reducción de autonomía
• Pérdida de capacidad de entrega de potencia
• Desequilibrio entre celdas
• Incremento de la resistencia interna
El análisis avanzado permite detectar estas condiciones antes de que generen fallos evidentes.
Influencia del sistema de climatización en la eficiencia
El sistema de climatización en el ID.3 está integrado con la gestión energética del vehículo. Su funcionamiento afecta directamente al consumo y a la autonomía.
El uso de bomba de calor en algunas versiones permite mejorar la eficiencia, pero también introduce mayor complejidad.
Un fallo en este sistema puede provocar:
• Aumento del consumo
• Reducción de autonomía
• Problemas en la gestión térmica
Es importante analizar su impacto en el sistema global.
Integración del frenado regenerativo con la electrónica de potencia
El frenado regenerativo en el ID.3 está diseñado para recuperar energía durante la desaceleración. Sin embargo, su funcionamiento depende de múltiples factores.
Entre ellos:
• Estado de la batería
• Temperatura
• Condiciones de conducción
• Estrategias de control
Cuando existen anomalías:
• Puede variar la intensidad de frenado
• Aparecen sensaciones de retención irregular
• Se reduce la eficiencia energética
Este sistema debe analizarse en conjunto con el inversor y la batería.
Evaluación dinámica del vehículo en condiciones reales
Las pruebas dinámicas son esenciales para validar el comportamiento del ID.3 tras una intervención. Muchas anomalías no aparecen en pruebas estáticas.
Durante estas pruebas se analizan:
• Entrega de potencia
• Consumo energético
• Comportamiento térmico
• Estabilidad del sistema de carga
• Comunicación entre módulos
Este tipo de análisis permite detectar desviaciones que no generan códigos de error.
Comportamiento del sistema en condiciones extremas
El Volkswagen ID.3 está diseñado para funcionar en diferentes condiciones, pero factores externos pueden afectar su rendimiento.
En condiciones de frío:
• Aumento de resistencia interna de la batería
• Reducción de autonomía
• Limitación de potencia
En condiciones de calor:
• Riesgo de sobrecalentamiento
• Activación de sistemas de protección
• Limitaciones en la carga
El análisis de estos comportamientos permite determinar si el sistema está funcionando correctamente o si existe una anomalía técnica que requiere intervención.
